УЗО и дифавтоматОбойтись в быту без электричества, а значит и без электроприборов практически невозможно. Но чтобы лишиться благ цивилизации достаточно банального короткого замыкания. Кроме того, электротравма, полученная при утечке тока – не такая уж редкость. Решение проблемы – установка защитного оборудования: УЗО, АВДТ и автоматических выключателей. О тонкостях использования устройств защитного отключения и дифавтоматов – в материале.

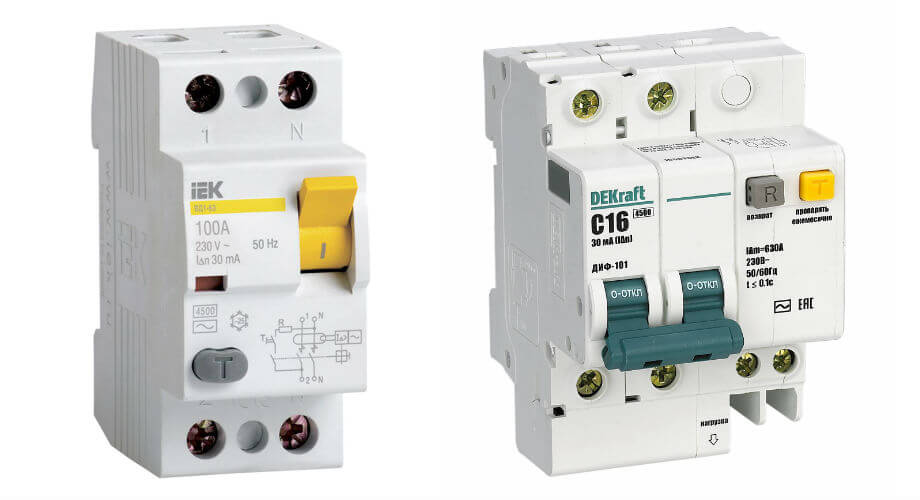

УЗО и АВДТ

Человеку далекому от электрики сложно не только визуально отличить аппараты, но и ответить на вопрос об их назначении. Между тем, непонятные приборы призваны защищать потребителя и его имущество от негативных явлений – коротких замыканий, перегрузок и травм.

Функции и устройство УЗО

Повреждение проводки, особенно если причина этому вы сами - это реальный шанс получить от нее сдачи. Нарушитель целостности изоляции кабеля сам становится проводником для текущего в сети тока. Устройство защитного отключения разработано как раз для предотвращения таких ситуаций. Прибор обнаруживает утечку с помощью трансформатора и размыкает цепь до того, как горе-монтер пострадает.
Токоведущие части электроприборов обычно надежно скрыты от любопытных глаз и рук. Тем не менее, забраться не туда иногда проще, чем кажется. В случае случайного контакта с проводящими ток элементами, УЗО предотвратит трагедию.
Утечка тока может вовсе оставить без крыши над головой. Проводники с поврежденными защитными оболочками – распространенная причина пожаров. Устройство защитного отключения справится и с этой проблемой.
f9f951d7-620c-4d10-8f23-6bf91fa23975
УЗО ВД1-63 2п 25 А 30 мА AC 230 В KARAT ИЭК MDV10-2-025-030
1 072 руб./шт
В наличии
Артикул: MDV10-2-025-030
Производитель: ИЭК
6382d044-8768-4011-93a5-278d50c9cad2
УЗО 2п 25 А 30 мА AC 230 В Easy9 Schneider Electric EZ9R34225
3 187 руб./шт
Артикул: EZ9R34225
Производитель: Schneider Electric
347b5108-7c09-43a7-a5cd-280e38244008
УЗО FH202 2п 40 А 30 мА AC 230 В FH200 ABB 2CSF202004R1400
4 752 руб./шт
В наличии
Артикул: 2CSF202004R1400
Производитель: ABB
dd3bc71e-7c99-4e58-aca3-c51afcabc6a1
УЗО 2п 25 А 30 мА AC 240 В TX3 Legrand 403000
4 279 руб./шт
В наличии
Артикул: 403000
Производитель: Legrand
a9de45d3-5c11-4f44-b4a2-e65ced76b07b
УЗО 2п 25 А 30 мА AC 230 В ВД1-63 TDM SQ0203-0008
710,59 руб./шт
Артикул: SQ0203-0008
Производитель: TDM

Конструкция и функции АВДТ

Автоматический выключатель дифференциального тока – прямой потомок автоматов и УЗО. Аппарат унаследовал конструктивные особенности прародителей: комплект расцепителей, дифференциальный трансформатор и дугогасительную систему.
Устройство комплектуется тепловыми и электромагнитными расцепителями. Первые реагируют на нагрев, вызванный токами перегрузок, вторые – на воздействие КЗ на магнитное поле катушки. И те, и другие отвечают за срабатывание защиты. Как и в УЗО, трансформатор дифавтомата находит утечки в сети. Дугогасительная камера предохраняет от повреждений сам АВДТ. Как видно из названия, система гасит электрическую дугу, появляющуюся от разрыва цепи, с помощью металлических пластин.
Таким образом, дифавтомат работает за двоих: выполняет функции устройства защитного отключения и автоматического выключателя. Помимо утечек, аппарат справляется с короткими замыканиями и перегрузками.
11243420-440b-4f2d-9860-ac0f51332d9c
АВДТ 2п 16 А 30 мА 6 кА хар-ка C АВДТ 32 KARAT ИЭК MAD22-5-016-C-30
1 035 руб./шт
В наличии
Артикул: MAD22-5-016-C-30
Производитель: ИЭК
ae2e5e6e-63cb-410a-9b70-fea7b3b7bbf5
АВДТ 2п 25 А 30 мА 4,5 кА хар-ка C Easy9 Schneider Electric EZ9D34625
3 517 руб./шт
В наличии
Артикул: EZ9D34625
Производитель: Schneider Electric
9fbec67c-f9b1-4df0-a355-38944a5206e5
АВДТ 2п 25 А 30 мА 6 кА хар-ка C RX3 Legrand 419401
3 468 руб./шт
В наличии
Артикул: 419401
Производитель: Legrand
f2542426-9eda-4c3d-b219-20556c4496a9
АВДТ 2п 25 А 30 мА 4,5 кА хар-ка C Spring, DSH941R ABB 2CSR145001R1254
Артикул: 2CSR145001R1254
Производитель: ABB
bfce2bfd-bd51-4e80-a655-f0fce2b0ab00
АВДТ АВДТ34 4п 25 А 30 мА 6 кА хар-ка C KARAT ИЭК MAD22-6-025-C-30
1 493 руб./шт
В наличии
Артикул: MAD22-6-025-C-30
Производитель: ИЭК

Различия дифавтомата и УЗО

  • Устройство защитного отключения реагирует только на утечки. Для борьбы с замыканиями и перегрузками ему нужен напарник – автоматический выключатель.
  • АВДТ занимает в щитке меньше места и имеет более простую схему подключения, чем пара УЗО-автоматический выключатель.
  • Поскольку устройство защитного отключения лишено излишеств, свойственных АВДТ, его ремонтопригодность выше.
  • При срабатывании УЗО совершенно ясно, что причиной была утечка. В аналогичной ситуации дифавтомат дает больше пищи для раздумий.
  • Автоматический выключатель дифференциального тока своим существованием опровергает расхожее утверждение о том, что оптом все дешевле: универсальный аппарат обойдется дороже УЗО и выключателя.
Что касается качества исполнения, то оно больше зависит не от разновидности прибора, а от торговой марки. Добросовестные производители одинаково ответственно относятся к выпуску одиночных и комбинированных аппаратов.
Таким образом, если рассматривать УЗО как отдельный продукт, оно однозначно проигрывает АВДТ по части функционала. Однако, устройство защитного отключения с группой поддержки в виде выключателя – достойный противник для дифавтомата. В таком случае выбор будет зависеть исключительно от личных предпочтений потребителя или электрика.
