НШВИОбработка концов многожильных кабелей – трудозатратное мероприятие, особенно с применением лужения. Да и отношение к названному способу в среде любителей и профессионалов не всегда однозначное: кто-то не жалует его из-за сложности, кто-то считает ненадежным, а кто-то, напротив, «лудил, лудит и лудить будет». Специальные наконечники НШВИ также любят далеко не все, однако, их применение значительно ускоряет и упрощает работу с проводами.

Что такое НШВИ

НШВИ – это штыревые втулочные изолированные наконечники, предназначенные для опрессовки многожильных медных проводников. Основу приспособления составляет токопроводящая трубка, выполненная из гальванизированной меди. Для удобства работы один из ее концов развальцован. Трубка соединяется с изготовленной из диэлектрического материала манжетой.

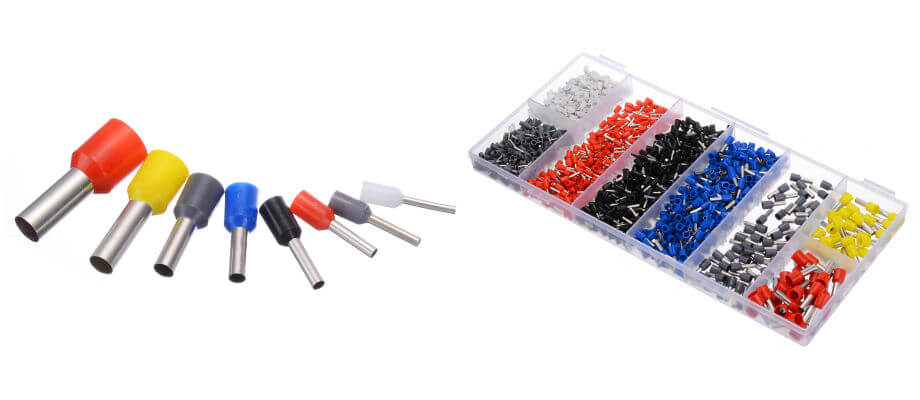

Разновидности НШВИ

Наконечники используются как для работы с отдельными проводниками, так и для обжима двух изделий одновременно. Исходя из этого различают одинарные и двойные НШВИ. Первые, предназначенные для размещения одной жилы, оснащаются манжетой в виде трубки. Изолирующие элементы вторых расширяется на конце, что облегчает введение проводов.

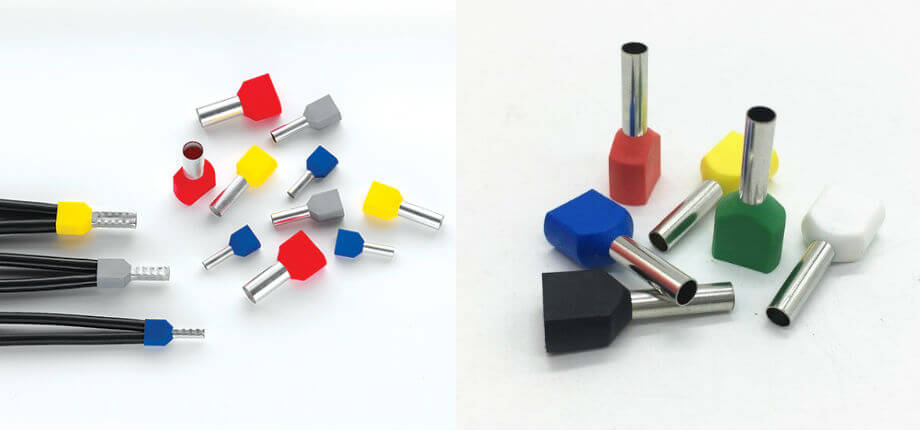

Двойные НШВИ

Преимущества НШВИ

  • Штыревые втулочные изолированные наконечники обеспечивают надежную защиту токоведущей жилы от повреждений при подключении. Так, при чрезмерном давлении винта в зажимах соответствующего типа она может быть пережата или переломлена.
  • Вопрос времени не столь важен, когда стоит задача обработать провод-другой. Однако масштаб проблемы увеличивается вместе с объемами работы. Так что скорость установки – еще одно весомое достоинство НШВИ.
  • Наконечники, оборудованные разноцветными манжетами, позволяют выполнить маркировку опрессованных проводников.
  • Двойные НШВИ облегчают подвод пары проводов к одному зажиму.
ed2eb9d6-79fa-4a47-bf01-1bb1f184e10d
Наконечник изол. НШВИ 2.5-8 син. (уп.100шт)
150,30 руб./упак
В наличии
Артикул: 270810
Производитель: HAUPA
0cd11b96-d78a-49b0-813a-f2c9ff533d43
Набор НШвИ №4 58868
379,76 руб./шт
Артикул: 58868
Производитель: КВТ
9a0053a4-d197-4173-9144-6fde6103ab17
Наконечник НШвИ двойной 2 1,0х8 100 шт SQ0521-0004
Артикул: SQ0521-0004
Производитель: TDM
04a1d670-7604-4aae-be47-f42d1a319780
Наконечник-гильза 8 мм с изолир.фланцем 2,50 кв.мм серый (НШВИ) 2ART506NCG
2,20 руб./шт
Артикул: 2ART506NCG
Производитель: ДКС
2f040aca-deb2-4fd0-b0c4-eae770b2ad46
Наконечник НШвИ 1,5-8 уп100шт КВТ 47498
47,02 руб./упак
В наличии
Артикул: 47498_уп100шт
Производитель: КВТ

Последовательность работы с НШВИ

Перед тем как установить наконечник, проводник зачищается. Изоляция снимается при помощи стриппера или другого приспособления. При этом длина зачистки должна соответствовать размеру устанавливаемого изделия.
Надевая наконечник на проводник, следует следить, чтобы последний не «разлохматился», а отдельные проволочки не попали мимо токопроводящей трубки.

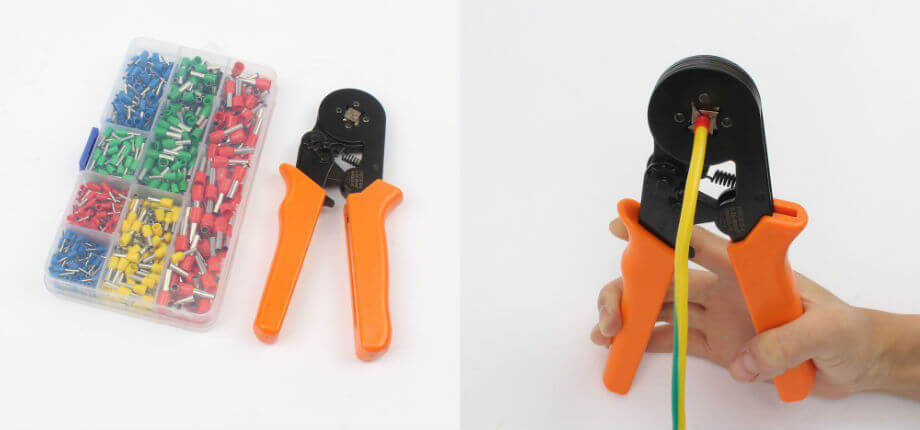

НШВИ и пресс-клещи
Непосредственно для обжима используются специальные пресс-клещи. Сформированный наконечник вставляется в соответствующий паз инструмента таким образом, чтобы изолированная часть оказалась вплотную к корпусу клещей. Далее при помощи инструмента НШВИ фиксируется на конце проводника.
